塗膜的基（jī）料主要是高分子材料，在水的存在下，常常會發生色變、軟化、附著失效、起（qǐ）泡甚至塗膜破裂，所以塗膜的耐水性（xìng）是塗膜的一項重要性能。

塗膜的耐水性不好（hǎo），具體會有哪些表現呢？

色變
樹脂或顏色在（zài）水的作用下生（shēng）成發色基團。
軟化
水（shuǐ）增塗膜的溶脹與塑化作，導致強度和硬度降低。
附著失效
水分（fèn）子取代了塗膜與底材之間的界麵作用（包括部分氫鍵或者易水解的化學鍵），導致附著力（lì）大大降低。

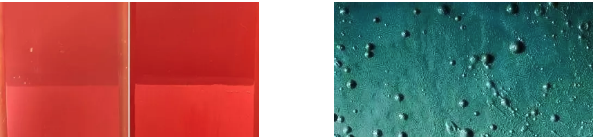

起泡（pào）
由於塗膜軟化（huà）和附著失效，塗膜中的水揮發將塗膜頂起。

塗膜受水的影響主要（yào）包含（hán）兩個方（fāng）麵
（1）塗膜吸水性（xìng）強，易回潮（或者幹燥（zào）慢，不容易完全幹燥）的情況；
（2）塗膜易與水發生能劣化塗（tú）膜性能的各種物理和化學作用的（de）情（qíng）況（kuàng）（如含有易水解的酯鍵或醚鍵）。

塗膜吸水（shuǐ）機理
（1）化學親和
塗膜中親水基團通過（guò）陽離子配位或氫鍵作用使得水分子（zǐ）吸附在極性基團表麵，從而使得物質表現為一定的吸水性。（塗料成膜後一般以化學（xué）吸附為主）

（2）毛細作（zuò）用
常見（jiàn）於多（duō）孔物質（zhì）的吸水現象，是一種物（wù）理吸附，當然物質本身對（duì）水要有一（yī）定的親水性，如矽藻土（tǔ），如塗膜幹燥時沒有（yǒu）完全封閉（bì）的脫氣通道。

（3）滲透作用
如果塗膜中存在電解質，會產生滲（shèn）透壓，使得塗膜（mó）外部的水有向內部滲透的傾向（xiàng）。當然在塗膜（mó）內聚能（néng）較大時（shí），具有部分抵消這種滲透壓力的傾向。

怎樣提高塗膜的耐水（shuǐ）性
1.提高塗膜耐水性的途（tú）徑
（1）選擇耐水性好的樹脂和固化劑
耐水性好的樹脂（zhī）分散液有以下指標

較高的羥值；
盡量低的酸值（zhí）；
較高的玻璃化溫（wēn）度（少含（hán）柔性鏈的醇）
較高的分子量、較窄的分子量分布；
盡量少的極性單體；
帶脲環胺類等能增強濕附著（zhe）力的（de）單體；
合適的成（chéng）鹽助劑。

（2）對於異氰酸酯固化劑
HDI脂肪族異氰酸酯三聚體最為常用，以前一般用聚醚（mí）鏈端改性，但是成膜後依然（rán）殘（cán）留（liú）在（zài）塗膜中的聚醚（mí）鏈段對使得塗膜的（de）耐水性大大降低；可以選（xuǎn）擇磺酸鹽改性的HDI，用氨水做成鹽劑，塗膜幹燥後，氨水揮發，少量的磺（huáng）酸基團對耐（nài）水性的降低遠遠小於聚醚改性的 HDI。

2.選擇疏水性好的顏（yán）填料
有明顯親水溶脹的矽酸鹽填料要慎用，如蒙脫土、高（gāo）嶺土；
另外蒙脫土中的金屬離子對分散（sàn）液的穩定性有破壞作用，非要用的話最好可以用可揮發胺改（gǎi）性。
對於（yú）滑（huá）石粉、沉澱硫酸鋇類的填料，選擇進（jìn）行疏（shū）水處理的較好；
對於有（yǒu）機色漿一定要注意其化學結構，帶電性以（yǐ）及使用的表麵活性劑；
塗膜疏（shū）水性（xìng）還可以通過添（tiān）加納米材料（liào）獲得，特別是納米矽氧化合物。

3.減（jiǎn）少配方中“親水結構”的含量（liàng）
減少親水（shuǐ）基團（tuán）較多的助劑的使用；
在此強調（diào）一下助溶（róng）劑（或者大家所叫的成（chéng）膜（mó）助劑），沸點太高，揮發太慢的醇醚類物質在塗膜水完全幹燥後，還會長時間殘留在塗膜中，降低塗膜的耐水性（xìng）。

4.增加塗膜的交聯密度和固化程度
選擇（zé）羥值高的樹脂分散體、適當的催化劑、保證（zhèng）塗膜固化後具有較高的交聯密度；
適當增加固化（huà）劑的量能增強塗膜的耐水（shuǐ）性（NCO/-OH比例為 1.5-2.0 耐水性最好），當然過多的固化劑會過剩，反而使得耐水性降（jiàng）低。
高的交聯（lián）密度首先得要（yào）保證交聯程（chéng）度的反應完全，不然過高的羥基意味著沒有來得及反應的羥基也會增多；
另外過高的交聯密度會劣化衝（chōng）擊，彎曲等性能。所以樹脂最好的交聯狀態是適當（dāng）的交聯密度，盡可（kě）能完全的反（fǎn）應程度

5.降低塗膜表麵張力（lì）
利用 F 取（qǔ）代烷基或矽氧烷（wán）類流（liú）平劑降（jiàng）低塗膜表麵張力，使得塗膜具有一定的疏水性。

6.初期耐（nài）水和長期耐水
水性塗料幹燥慢，實幹之後的很（hěn）長（zhǎng）時間裏，依然會有一定量的水殘留在（zài）塗抹中，這些水分子在完全幹燥之前存在劣化塗膜性能的傾向，需要塗膜在次階段有（yǒu）能力抵抗殘留水（shuǐ）的（de）破壞（huài）作用，在此定義為“前期耐水（shuǐ）性”，顯然前期耐水性（xìng）與施工工藝（yì）也緊（jǐn）密有關（guān）。
塗（tú）膜在完全幹燥後（塗膜中水含量極低），的長期使用過（guò）程（chéng）中，由於“親水結構”的存在，存在吸水回潮的傾向（xiàng），所以還要保證塗膜的“長期耐水（shuǐ）”。
