塗膜失（shī）光的原理

(1)漆膜光（guāng）澤與其表麵的（de）平滑（huá）性有關 ，任何（hé）失光都是因為表麵不平整 ，從而使光線過於（yú）漫射（shè）失去（qù）反射映像的清晰（xī）度。影響塗膜平滑性的因（yīn）素包括塗料 本身的細度 、噴塗（tú）工藝等很多方麵。除（chú）此以外 ，現場存在的失光問題主要是由 生（shēng）產控製、噴塗工藝及（jí）噴塗設備造成的 。

(2)從塗料本身來說 ，顏料的（de）粒度及其在基料中的（de）分散性 將影響漆膜光澤。首先，顏（yán）料細度越細，在（zài）基料中的分散均（jun1）勻性（xìng）越好（hǎo），越有助於形成平整光滑的漆膜。

(3)其次，塗料中的顏積比（bǐ）對漆膜光澤也會產生影響。由於漆膜中的顏料顆粒弱化了鏡麵反射致使光澤降低，而（ér）且隨（suí）著顏料體積濃度（PVC）的（de）增大，光澤逐漸下降。當顏基比一定（dìng）時，顏料的吸油量越大，光澤越低（dī）。

(4)塗料中選用的溶劑種類直接影響其揮發速度的（de）快慢,揮（huī）發速（sù）度過快或過慢都會影響漆膜的平整度,降低漆膜光澤。

(5)從噴塗工藝方（fāng）麵 ,漆（qī）膜的失光機理要從漆膜的形成開始研究 。以水性烤漆為例,水性色漆施工後 ,經預烘幹將塗料中絕大部分的（de）水分揮發（fā）,並隨清漆層一起烘幹,樹脂及固化劑通過交聯反應形（xíng）成（chéng）漆膜（mó）。若此過（guò）程中,色漆層預烘幹不良,殘（cán）留的水分在與清漆層一起烘幹揮發時會在兩層問形成微（wēi）小針孔（kǒng）,使得塗膜（mó）內部由（yóu）於針（zhēn）孔對映像的反（fǎn）射清晰（xī）度（dù）下降,造成塗膜表麵（miàn）失光（guāng）,類似於透視效應所（suǒ）產生的失光（guāng）現象。可見,失（shī）光現象常常伴隨著其他漆膜缺（quē）陷一起出現。

塗料失光產生的原因（yīn）及（jí）預防處理措施

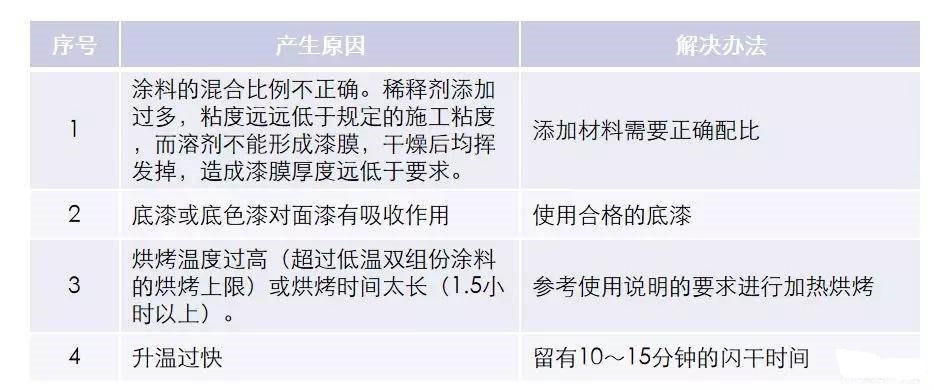

塗料在噴（pēn）塗過程中失光：

塗料在（zài）幹燥過程中失光：

塗料在幹燥一段時間後失光：
