粉末塗料中填料可（kě）稱（chēng）為體質顏料。這種（zhǒng）顏料的著色力跟遮蓋力較小，是白色跟無（wú）色的超細粉粒。它跟著色顏料（liào）一起分散在粉末塗料中（zhōng），可（kě）以提升粉（fěn）末塗料的機械 強度等。

在粉末塗料中，常見的幾類填料為硫酸鋇、碳（tàn）酸鈣、滑石粉、高嶺土（tǔ）、矽微粉、雲母粉。這些填料在配方設計時並不是所有的這些都適合使用，要結合具（jù）體實際（jì）。比如碳酸（suān）鈣、滑石粉的不耐酸（suān）堿容易被酸雨腐蝕；性能（néng）最為理想的就是硫酸鋇和矽微粉，它具有很穩定的化（huà）學性能，幾乎不參（cān）與任何化學反應。下列簡單介紹幾種填料的特性。

沉（chén）澱硫酸鋇

沉澱硫（liú）酸鋇化學成份為BaSO4，晶體屬正交晶係的硫酸鹽礦物。常呈厚（hòu）板狀或柱狀晶體，多為（wéi）致密塊狀或（huò）板狀、粒狀集合體。質純時無色透明，條痕白色，玻（bō）璃光澤，透明至半透明。三組解理（lǐ）完全，夾角（jiǎo）等於或近於90°。摩氏硬度為3～3．5，份額為4．0～4．6。在粉末塗料中沉澱硫酸鋇能增強粉末塗料的流平性跟（gēn）保光性，而（ér）且跟所（suǒ）有的色料有較好的兼容性。可使粉末塗（tú）料在噴塗（tú）工藝中達到理想的塗膜厚（hòu）度，且上粉率高。

粉重晶石

其主要成分是硫（liú）酸鋇，是（shì）直接將重晶石（shí）礦（kuàng）粉碎而（ér）成的細顆（kē）粒的產（chǎn）品。其質量主要取決於礦石的（de）品味（wèi）和顆粒（lì）的細度（dù），較細（xì）的對光澤影（yǐng）響（xiǎng）比較小，較粗的可作為消光填料用，我們通常說的消光鋇就是指較粗的重晶石粉。

雲母粉

絹雲母（mǔ）屬雲（yún）母類礦物，是一種片狀細粒白雲母。結構呈二八麵（miàn）體，即（jí）由兩層矽氧四麵體跟（gēn）一層鋁氧八麵體構成，四麵體的（de）活性（xìng）氧跟附加陰（yīn）離（lí）子位於兩層六（liù）麵網中央，構成（chéng）活性結晶水基團（tuán）。解理完全，可劈成極薄的片狀，徑厚比大。絹雲母晶體化學（xué）成（chéng）份為（wéi）K0.5—1(Al，Fe，Mg)2(SiA1)4O10(OH)2nH2O，擁有絲絹光澤，徑厚比>80，呈白色或淺灰白色（sè），份額為2．6～2．7，硬度為2～3，富有彈（dàn）性，可（kě）彎曲。耐高溫，耐化學品腐蝕性強（qiáng），對紫外線擁有極佳的屏蔽作用。它的細磷（lín）片（piàn）狀結晶（jīng）體結構可提升（shēng）塗層（céng）的致密性，阻止水分滲入。

絹雲母的化學結構跟高嶺土相近，兼具了雲母類礦物跟（gēn）粘土礦物的多種特點。其（qí）應使用於塗料中，可大幅提升塗膜的耐候性，抗透（tòu）水性，增強塗膜的附著力跟強度，改善（shàn）塗膜的表觀。同時染料粒子易（yì）進軍絹雲母粉的晶格（gé）層間，從而持續顏色長久不（bú）褪（tuì）色。此外絹雲母粉還擁有抗（kàng）藻防黴的功能，國外常使用於船舶跟海洋塗料。所以，絹雲母粉對塗料而言是一種價格性能比優異的多功能填料。

空（kōng）心玻璃（lí）微珠

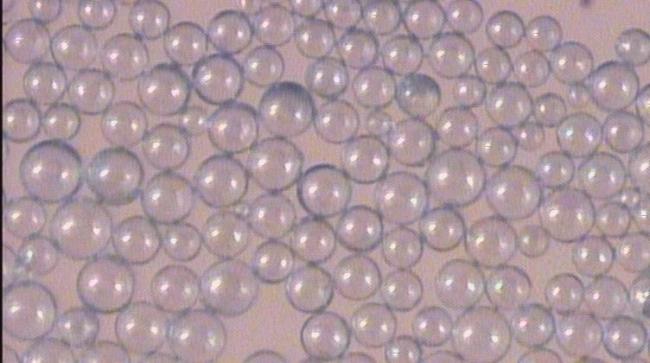

空心玻璃微珠是一種微（wēi）小、中空的圓球（qiú）狀粉末，密度在0．1g／cm3～0．5g／cm3之間，粒徑可（kě）根據需要在（zài）1～500微米之間（jiān）選擇。擁有重量輕、體積大、導熱係數低、抗（kàng）壓強度高、絕緣（yuán）、自潤滑、隔音、不吸水（shuǐ）、耐火、耐腐蝕（shí）、防（fáng）輻射、無毒，以及分散性、流（liú）動性、穩定性好（hǎo）等優點。空心玻璃微珠可直接填充於（yú）絕（jué）大部分類型的熱固性、熱塑性樹脂產品中。在粉末塗料中應用時，空心玻璃微珠（zhū）能夠起到以下（xià）作用。

(1)隔熱、絕緣、吸水（shuǐ）率（lǜ）低。空心玻璃微珠的內部是（shì）真空（kōng）或稀薄氣體，跟環氧樹脂存在密度及導熱係數差，因此它擁有隔熱的特性，是耐高溫粉（fěn）末塗料的極佳填（tián）充劑。微珠的隔（gé）熱特性還可（kě）減輕因粉末塗層（céng）經受急熱跟急冷（lěng）而引起（qǐ）的熱衝擊。極低（dī）的吸水率使粉末塗料能夠（gòu）長期（qī）貯存。

(2)可（kě）改善粉末塗層的物理機械性能。空心玻璃微珠填料可增加（jiā）粉末塗料的硬度跟（gēn）剛度。但抗衝擊（jī）性能下跌，下跌的多（duō）少（shǎo）跟對中（zhōng）空玻璃（lí）微珠的表麵（miàn）處理有（yǒu）關。如選用正確的偶聯劑進行（háng）預處理，可減少對材料抗衝擊性能的影響。

(3)吸油率低。跟常（cháng）規填（tián）充材料碳酸鈣比較，空心玻璃微珠的吸油（yóu）量更低。不一（yī）樣型（xíng）號空心玻璃微珠每100g的（de）吸油率在7mg～50mg之間，而每100g輕質碳酸鈣的吸油率高達120mg～130mg，重質碳（tàn）酸鈣也高達50mg～60mg。這種（zhǒng）低吸（xī）油率的填充材料在（zài）生產（chǎn）經曆中變相地增加了填充量降（jiàng）低了綜合成（chéng）本。

納米氧化矽

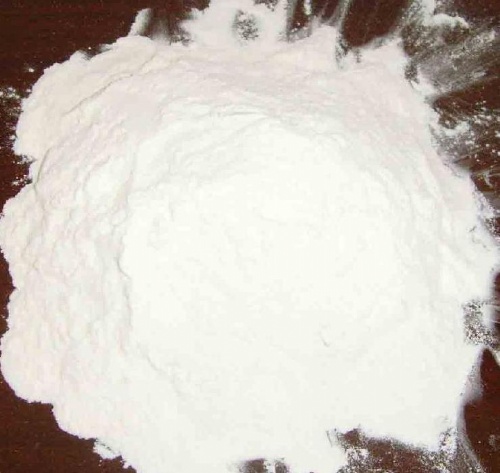

納（nà）米氧化矽是一種重要的高科技超微細無機新材料。因其擁有粒徑非常小、比表麵（miàn）積大、表麵吸附力強、表麵（miàn）能大、化學純度高（gāo）、分散性能（néng）好、穩定性好等，在眾多學科及領域內具優點，有著不得（dé）替代的作用。納米（mǐ）二（èr）氧化矽俗（sú）稱“超微細白炭黑”，作為（wéi）添（tiān）加劑、催化劑載體廣泛（fàn）使用於各行業中。

將納米氧（yǎng）化矽添加到環氧樹脂的基體粉末塗料中，在結構上會完全不一樣於用粗晶SiO2。添加的環氧粉末塗料。粗晶SiO2一般作為（wéi）補強劑加入，主要分布在高分子材料的鏈（liàn）中間，而納米氧化矽因為表（biǎo）麵嚴峻的配位不足（zú）、龐（páng）大（dà）的比表麵積以及表麵欠氧等特點，使它表現（xiàn）出極強的活性，很容易（yì）跟（gēn）環氧環狀分子（zǐ）的氧起鍵合作用，提升了分子間的鍵力。同時尚有一部分納米氧化矽顆粒依然分布在（zài）高分（fèn）子鏈的空（kōng）隙中，跟粗晶SiO2。顆粒比較較，表現出很高的流漣性（xìng），從而大幅（fú）度提升添（tiān）加了納米氧化矽的環氧粉末塗料塗層的（de）強度跟韌性。此外，納米氧化矽的加入還能（néng）夠提升（shēng）塗層的耐磨性、抗老化性能，並（bìng）改善塗層表麵的光潔度。因為納米氧化矽是一種鬆散、無定形的粉狀物體，將它加入粉末（mò）塗料體係中能夠阻止粉料在夏天的高溫下結團，延長粉末塗料產品的貯存期（qī）。在生產經曆中，最好采納外加（jiā）的方法。

滑石粉（fěn）

有（yǒu）一定（dìng）的觸變性，對（duì）粉末塗層的熔融（róng）流動性有較大的影響。產品（pǐn）也不耐候使用有局限性，所以（yǐ）粉末（mò）配方中不常出現。滑石粉的價格（gé）便宜，但吸油量大，在配方中添加量有限，常用於紋理粉末中。

體質（zhì）顏料的應用程度和白色著色顏料相接近，並且體質顏料的種類和數量在工業生產中不斷（duàn）的發展。體質顏料的其他性質的變（biàn）化範圍（wéi）很廣，如相對密度、容量值、顆粒形狀、顆（kē）粒（lì）大小、粒徑分布、吸油（yóu）量、化學活（huó）性等，這些體質顏料（liào）在構成粒子的大小形狀上各不相同，在高光澤和半光塗料中呈現出非（fēi）常小的遮蓋力，具有降低配方成（chéng）本及（jí）控製光澤等作用。
