粉末塗料始於20世紀40年代（dài）初，是（shì）以粉末粒子形態塗裝並形成塗層的。粉末塗料在生產（chǎn）和塗（tú）裝過程中沒有溶劑釋放，少（shǎo）汙染，符合環保要求，塗裝（zhuāng）過程中噴（pēn）溢的粉（fěn）末可以回收再利（lì）用，有利於節省資源，粉末塗裝（zhuāng）易實施自動化（huà）生產，可提高（gāo）生產效率，粉末塗料和（hé）塗（tú）裝（zhuāng）已成為發展迅速的塗料（liào）新產品和新工藝，現已成為公認的符合4E型塗料產品。

木紋處（chù）理是有機塗層處理的（de）一種，木紋處理又分（fèn）為水轉印和（hé）熱轉印兩種。熱（rè）轉印木紋技（jì）術從（cóng）上世紀90年代末引進我國，近年來得到長足的發展，該技術的（de）主要特點在於轉印圖像色彩鮮豔，層次豐富，轉印效果可以和印刷（shuā）媲美。與印刷技（jì）術的不同點在於熱轉印是在高溫下使油墨受熱升華，能（néng）多色圖案一次成圖，無需套色，冷卻（què）後即形成色彩亮麗的圖案。並且圖案（àn）可滲入塗層40-60um的內部，熱轉印產品經久耐用，轉印圖案不會脫落，龜裂（liè）和褪色。

專用熱轉印粉（fěn）末塗料（liào）初期以聚氨酯/異氰酸酯體係為主，聚氨酯/異氰酸酯體係硬度高，流（liú）平好，轉印效果好，但是聚氨酯/異氰酸酯體係由於（yú）所用（yòng）固化劑價格較高，限（xiàn）製了熱轉印粉末塗料的應用。近年來，聚酯/TGIC體係以其低成本，優良的（de）耐候性和良好的綜合性能在熱轉印（yìn）粉末塗料（liào）中越來越多被使用。

專用熱轉印粉末塗料的配（pèi）方設計

木（mù）紋轉印中最常（cháng）見的 “粘紙”問題和塗（tú）層（céng）的完全固化程度有很大（dà）的相關性。在聚酯/TGIC體係中，保證了塗膜（mó）的完全固化“粘紙“問題可以得到（dào）很大的改善。粘紙（zhǐ）帶來的後續問題-轉印後塗層表麵有一層（céng）紙印痕。

(1) 提高交聯密度對木紋轉印效果的影響（xiǎng）

戶外粉（fěn）末塗料大（dà）多（duō）采用反應速度慢的低酸值樹脂，這類樹脂與固化劑反應緩慢，在正常的固化（huà）條件下低酸值樹（shù）脂體係的塗層不能達到完全固化的程度，從而導致塗層在轉印後出現“粘紙”，轉印紋理不清晰的現象。針（zhēn）對“粘紙”問題粉末原料市場上出現了很多的（de）熱轉印（yìn）助劑，基本上是促（cù）進塗層固化，增加塗層交聯密度的，但是實驗發現這些助劑起到的作用很少（shǎo）。我們從塗層成膜物質著手，解決熱轉印“粘紙”問題。

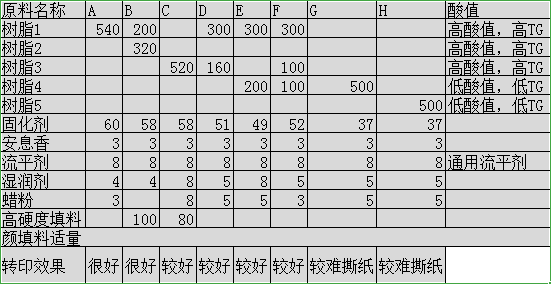

我們（men）選擇（zé）了（le）高酸值，反應活性大的幾（jǐ）種樹脂。高酸值保證了塗層具有較高的（de）交聯密度，反應活性大則保（bǎo）證塗層能在正常固化條件下完全固化。實驗如下（xià）：

以上實驗表（biǎo）明：高酸值配方體係可以有效的解決鋁型材熱轉印“粘紙”問題（tí），而且轉印後可以很明（míng）顯的看到（dào）殘留在塗層表麵的印痕很少，轉印紋理很清晰。沒有加入高酸值的配方轉印出來後有“粘紙（zhǐ）”現象，加入高酸（suān）值樹脂後，可以很明顯的看到轉印出來的工件在冷（lěng）卻過程中，轉印紙有自（zì）動（dòng）剝離的現象，很（hěn）好撕（sī）紙。但（dàn）是單獨使用高（gāo）酸值樹脂，塗層流平（píng）不是很好，所以加入適當的低酸（suān）值樹脂，反（fǎn）應速度快的樹脂一起擠出則可以（yǐ）調節流平（píng），而且轉（zhuǎn）印效果也在可接受（shòu）範圍內。

(2)蠟粉對木紋轉（zhuǎn）印的影響

常規粉末塗料配方中常加（jiā）入各種類型的低分子量，低熔點蠟粉以使塗層具有良好的（de）爽劃，防結塊，耐磨，消光，脫氣及紋理效果，但是查閱有關鋁（lǚ）型材熱升華轉印粉末塗料資料，發現很多人對在配方中加入蠟粉持懷疑的態度，認為加入蠟粉後粉末塗料在熱轉印時會產生“粘（zhān）紙“現象。但（dàn）是在實驗過程中我（wǒ）們（men）發現蠟粉對熱轉印粉末塗料的脫紙是有（yǒu）積極作用的。

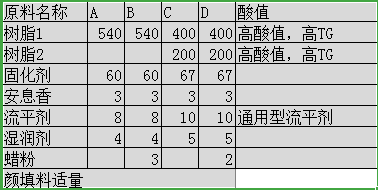

A組沒（méi）有加（jiā）入蠟粉，B組加入0.3%的蠟（là）粉。製粉噴板後，B組硬度（dù）比A組高，真空（kōng）轉印後（hòu）A,B兩（liǎng）組紙印較少， B組轉印（yìn）效果比A組好。

C組沒有（yǒu）加入蠟粉，D組加入0.2%的蠟粉，製粉噴板後，D組硬度比C組高，真空轉（zhuǎn）印後C,D兩（liǎng）組印痕較少，D組轉印效果比C組好。

我們通過實（shí）驗發現蠟粉的適當加入可以增加塗層的硬度，改善塗層流平，有助於改善“粘紙”和轉印（yìn）後殘留在塗層表麵的印痕（hén），但是（shì）有些蠟粉加入後遷（qiān）移到表麵對轉印（yìn）不利，有（yǒu）些消光蠟粉對塗層流平（píng）有促（cù）進作用，但是對轉印效果有很大的影（yǐng）響。

(3) 硬度對木紋轉印的影響

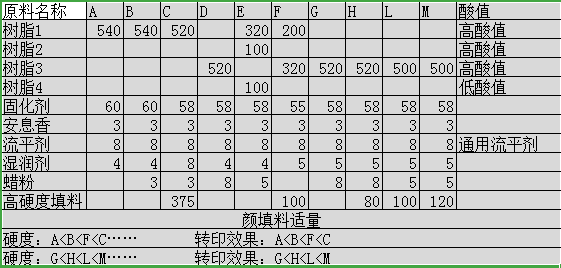

比較聚氨酯體係和常規聚酯/TGIC體（tǐ）係發（fā）現，聚氨酯（zhǐ）體係硬度比（bǐ）常規聚酯（zhǐ）/TGIC體（tǐ）係高，我們提高聚酯/TGIC體係的硬度測試（shì）其對木紋轉印的影響，實驗驗證如下。

實驗結果表明：相同體係（xì）中硬度高的組分和硬度低的組分一起轉印，轉印效果相差較為明顯，硬度高的組分轉印後基本上沒有印（yìn）痕，硬（yìng）度低的組分則有少（shǎo）量或者大量的印痕。但是當我們把增硬蠟加多時，塗層硬度很高，發現轉印圖案模糊（hú），轉印不了，綜（zōng）上所述在一定範圍內增加（jiā）塗層硬度對熱轉印（yìn）有很大的作用。

綜（zōng）上所述為了得到優良的轉印效果，可以采用以下方法：

1.選擇綜合性能好的高酸值樹脂（zhī）應用於熱轉印粉末體係是有效的改善辦法。

2.加入適量的（de）蠟粉對塗層表麵有一定的作用，而（ér）且（qiě）蠟粉對塗層（céng）硬度有較大的改善，而且蠟粉可以改善一些塗層缺陷（xiàn）。

3.選擇（zé）合適（shì）的顏填料，提高塗層硬度，有利（lì）於撕紙和改善塗層印痕。
