前言

蠟（là）粉是粉末塗料常（cháng）用的助劑，主要起到增硬（yìng）耐磨，脫氣消泡（pào）的作用，常用的品種有（yǒu）聚乙烯蠟，聚丙（bǐng）烯蠟，聚酰胺蠟，聚四氟乙烯蠟等。不（bú）同規格的蠟粉（fěn）在粉末塗料中有（yǒu）不同的表現，在抗劃性，塗膜硬（yìng）度，爽滑（huá）手感，脫氣性，光（guāng）澤度，顏色鮮映性，紋理效果，轉印撕紙，銀粉排（pái）列，對印刷或（huò）者（zhě）重塗（tú）的影響（xiǎng）等方麵均有區別（bié）。

實驗目的

為（wéi）了（le）仔細研究不同種類的蠟粉在粉末（mò）塗料體係（xì）中的作用機理，蠟（là）粉從蠟（là）粉與粉末塗（tú）料（liào）其他原材料的相互作用（yòng）角度（dù）出發進（jìn）行了一係列實驗。本文主要分析不（bú）同蠟粉對聚酯粘度的影響。

粉末塗料用聚（jù）酯最基本的指標有酸值，粘度，Tg 值。蠟粉的加入不會影響聚酯的酸值，但對聚酯（zhǐ）的粘度和Tg 值有一定的影響。本文選取帝斯曼的4140（6:4 混合型）和4900（TGIC固化（huà）型，94：6）作（zuò）為基礎材料進行實驗。

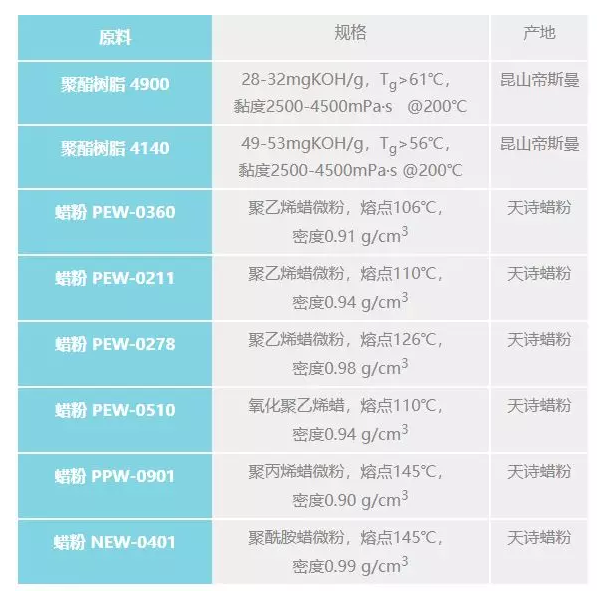

實驗材料

實驗方法

在160度下，利用旋轉粘度（dù）計（jì）測量不同品（pǐn）種（zhǒng）不（bú）同比例的蠟粉添加到聚酯樹脂中後，對聚酯樹脂粘（zhān）度的影響，蠟粉添加量為聚酯樹脂（zhī）的1%，2%，4%。

選擇（zé）在160度（dù）條件下（xià）測量粘度，主要出發點是考慮蠟粉在這個溫（wēn）度下已經完（wán）全融化，而（ér）粉末塗料（liào）的膠化過程還沒有（yǒu）完（wán）全開始，是希（xī）望探索在蠟粉在（zài）粉末塗料（liào）膠化溫度之前對聚酯樹脂粘（zhān）度的影響。

蠟粉的選擇包（bāo）括聚乙烯蠟，氧（yǎng）化聚乙烯蠟，聚丙烯（xī）蠟和聚酰胺蠟，其中聚（jù）乙烯蠟選擇了低密度聚乙烯蠟（密度0.90-0.93 g/cm3），中密度聚乙烯蠟（密度0.94-0.96 g/cm3），高密度聚乙烯蠟（密度0.99-0.99 g/cm3）三種。這幾種規格的蠟粉在粉（fěn）末塗料的生產實踐中（zhōng）當中具有相當的代表性。

實驗數據

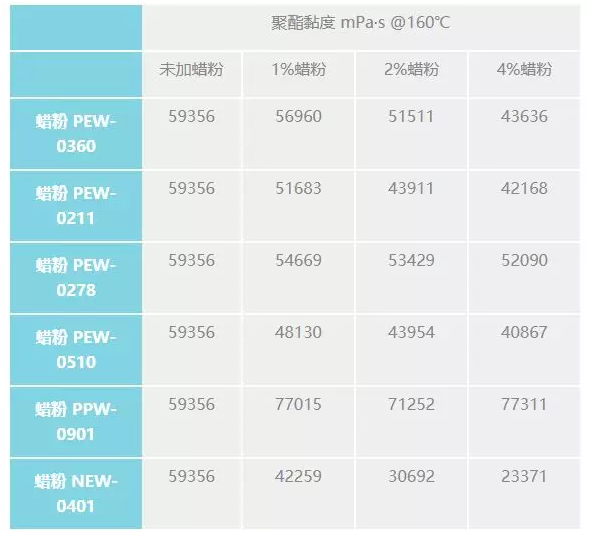

聚酯樹脂4900添加蠟粉的黏度數據（jù）如下：

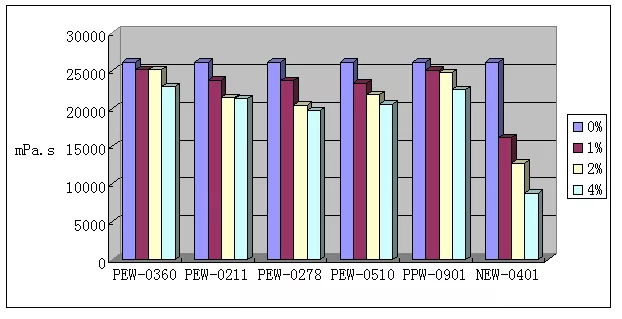

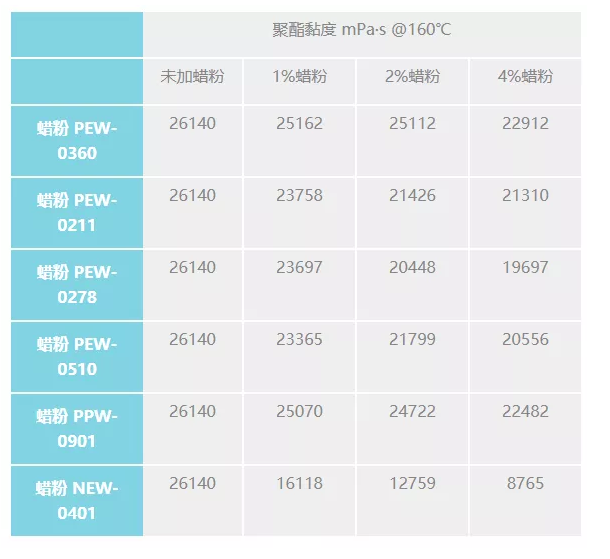

聚酯樹脂4900添加蠟粉的黏度數據:

結論

蠟粉的加入基本對粉末塗料用聚酯樹脂都有一定的降粘作（zuò）用，降粘程度隨不同的（de）蠟粉及（jí）不同的聚酯品種有較大的差異。

聚酰（xiān）胺蠟（là）NEW-0401對聚酯的降黏性很好（hǎo），氧化聚（jù）乙烯蠟PEW-0510對聚酯的降黏性較好（hǎo），不同規格的聚乙烯蠟對聚酯的降黏性作用相差很大，中（zhōng）密（mì）度聚乙烯蠟粉PEW-0211降黏性較好，高密度聚乙烯蠟PEW-0278在聚酯4140中降黏性尚好但在（zài）聚（jù）酯4900中（zhōng）降黏（nián）性較差，低密度聚乙烯蠟PEW-0360在聚酯（zhǐ）4900中降黏性尚好但在（zài）聚（jù）酯4140中降黏性較差。聚（jù）丙烯蠟PPW-0901在160°時可能存在未完全溶解的情況，實驗顯（xiǎn）示（shì）在160°時（shí）基本不具備（bèi）降黏能力。
